Como utilizar o modem Baycom em packet ou APRS com software de Windows
O modem baycom é decididamente o interface de packet mais usado pelos radioamadores. Porque não usá-lo no sistema de packet ou APRS em ambiente windows?
Para utilizar o modem como um TNC, é necessário instalar o driver AGWPE.
Diferença entre um modem Baycom e um TNC
O TNC é um aparelho que dispõe de um modem, capaz de codificar ou descodificar o sinal analógico proveniente da porta série do PC e converter em digital.
Dispõe além do CPU um software adequado, que se encarrega de decifrar os pacotes e geri-los de acordo com o protocolo AX.25.
Comunica com o PC através da porta série, dando a possibilidade ao utilizador de lhe dar comandos fora do terminal.
O modem Baycom é somente um modem e não dispõe de um CPU como o TNC, e a sua gestão é encarregada ao PC, por um (driver).
Um destes drivers é o programa AGWPE.
De que o programa AGWPE se ocupa
- Comunica com o programa de terminal, através do qual o operador pode interagir com o sistema.
- Controla o protocolo AX.25.
- Controla o modem e a conexão via rádio.
O software AGWPE não é apenas capaz de controlar um modem baycom. Contem uma série de drivers que permite controlar uma série de modem e/o TNC.
Como instalar o AGWPE e configurar para um modem Baycom
É necessário instalar o programa AGWPE.ZIP e DRIVER.ZIP.
A configuração que se segue é utilizada na ultima versão 2002.10.
Instala os ficheiros no disco por exemplo em c:\agwpe.
Aqui está um exemplo depois de ter descompactado os ficheiros.
Uma vez que já temos todos os ficheiros, iniciamos a configuração do driver.
Agora dê um duplo clique no ficheiro "AGW Packet Engine.exe".
Aparecerá o ícone do programa no canto inferior direito da imagem.
Aqui está um exemplo:
Clique agora no ícone e isso abrirá um menu com todas as várias opções de configuração:
Seleccione a opção "PROPERTIES".

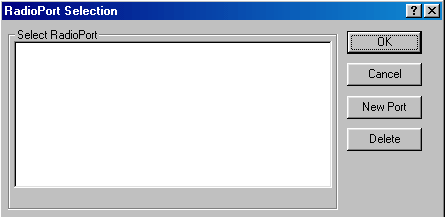

Aparecerá o seguinte menu.
Nesta janela pode-se seleccionar a porta para o rádio.
Termine o procedimento carregando em "New PORT".

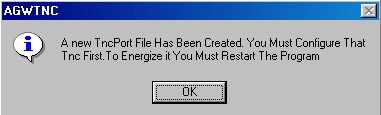

O software AGW confirmará que criou uma nova porta chamada "TncPort":
Clique agora no OK e ele abrirá uma janela com as propriedades da porta 1:

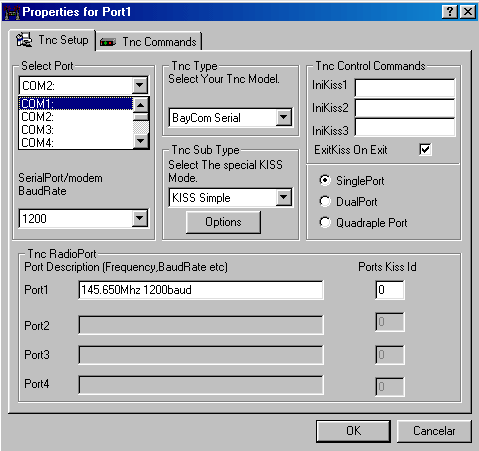

Na janela "Select Port", seleccione a porta série onde está ligado o modem Baycom, por exemplo COM1.
Agora deve inserir o endereço e o IRQ da porta série que foi seleccionada.
Clique no OK:

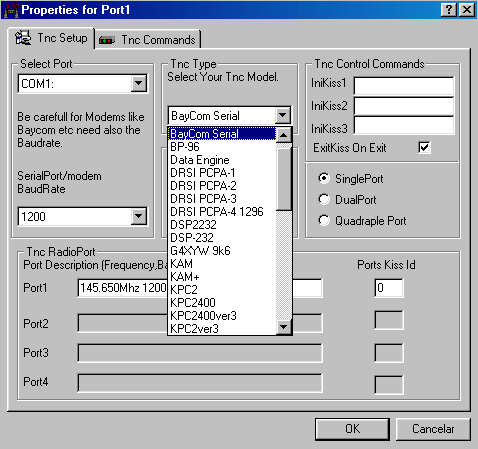

Na janela "TNC type", seleccione o tipo de modem, neste caso o "Baycom serial".
Clique no OK:
Na janela "Serial port/modem baundrate" seleccione o valor 1200.
Clique no OK:
O programa agora pedirá para reiniciar para que as alterações tenham efeito.
Clique no OK.
