Fonte de alimentação de 13.8V de 15 a 25 amperes, com grande estabilidade, que é utilizada por muitos radioamadores.
   A estabilidade desta fonte está intimamente relacionada com o projecto do circuito impresso, onde as resistências R1, R2 e R3 são desenhadas no próprio circuito, permitindo assim uma grande estabilidade na tensão de saída. Os colectores dos transístores estão à massa, permitindo uma maior facilidade na sus fixação no dissipador.
   Como em todas fontes de alimentação, por grande confiança que nós lhe possamos depositar, é  sempre conveniente colocar um zener de 15V à sua saída, após o fusível de protecção, "não vá o diabo tece-las"

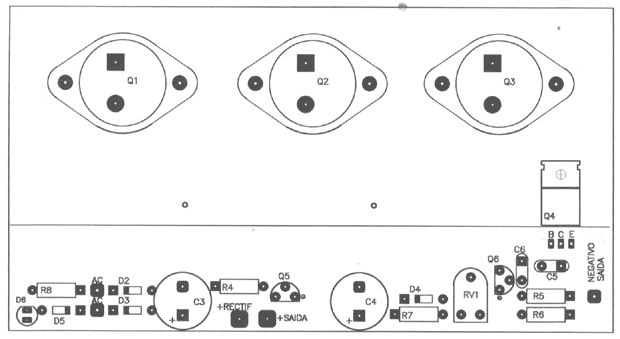

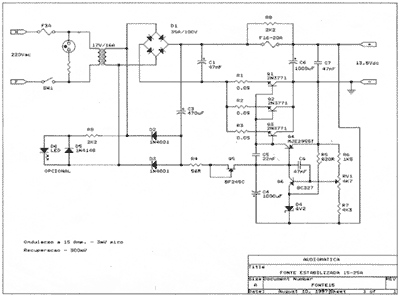

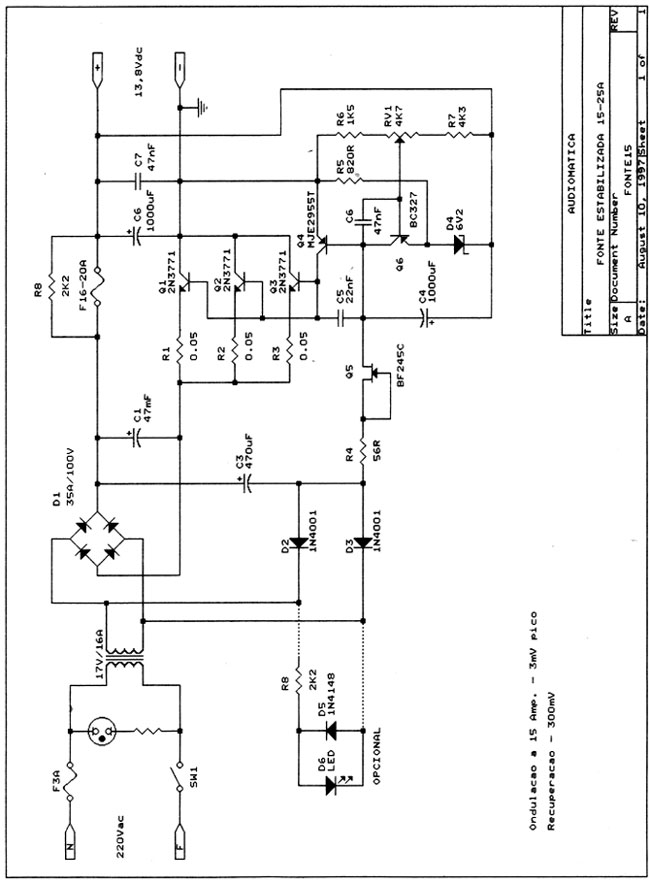

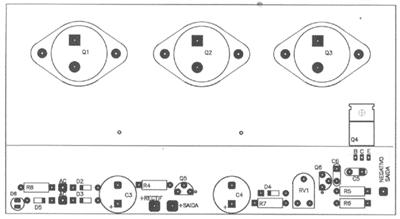

Clique em cima das imagens para obter o esquemático com maiores dimensões.
