Este frequencimetro consegue fazer medidas até 2Ghz, funciona de modo totalmente automático no que toca à selecção de escalas. Utiliza 7 display's a LED's de 7 segmentos permitindo uma fácil leitura.
    Utiliza um microprocessador PIC16F84A para controlo de todas as funções, que neste caso são totalmente automáticas.

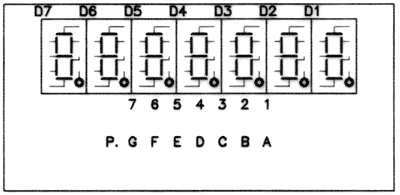

Implantação dos Componentes

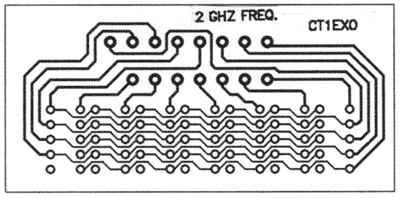

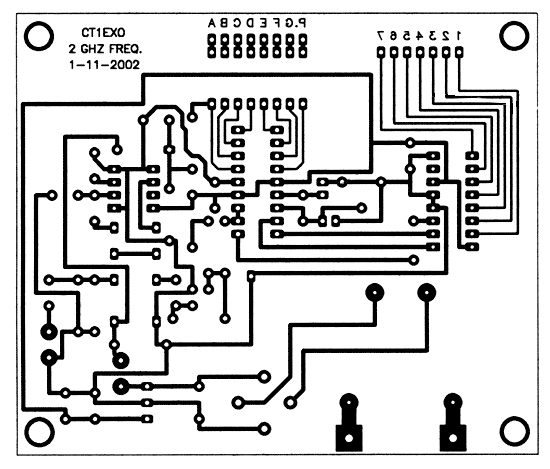

Placas de circuito impresso - não estão à escala, servem apenas como referência.

Listagem dos componentes

Quantidade

Tipo

Designação

1

1N4007

D1

1

4K7

R9

1

5/20 pf

CV1

1

10 MHZ

XTAL1

1

10 uH

CH1

2

22 pf

C11, C12

1

25V/1A ou equiv

P1

1

47K

R13

1

74HC138

U2

1

100uF/16V

C2

4

100nf

C3, C8, C10, C13

8

220

R1, R2, R3, R4, R5, R6, R7, R8

1

220uF/16V

C9

1

220V/12V

TRANS1

3

22nf

C4, C5, C6

1

330

R10

1

330pf

C7

2

470

R11, R12

1

1000uf/25V

C1

1

7805

IC3

1

BF173

TR1

1

PIC16F84

U1

2

SCKOTY

D2, D3

1

U3

1

DZ1

1

Zetler 12V/2INV

RLE1

7

Dígitos C.C.

Dowload do software para o PIC
