Insersor de Caracteres OSD







    Este circuito, de fácil construção, permite inserir, até um máx. de 7 caracteres, sete mensagens comutadas por três interruptores, que ficam sobrepostas ao vídeo no modo OSD - On Screen Display.

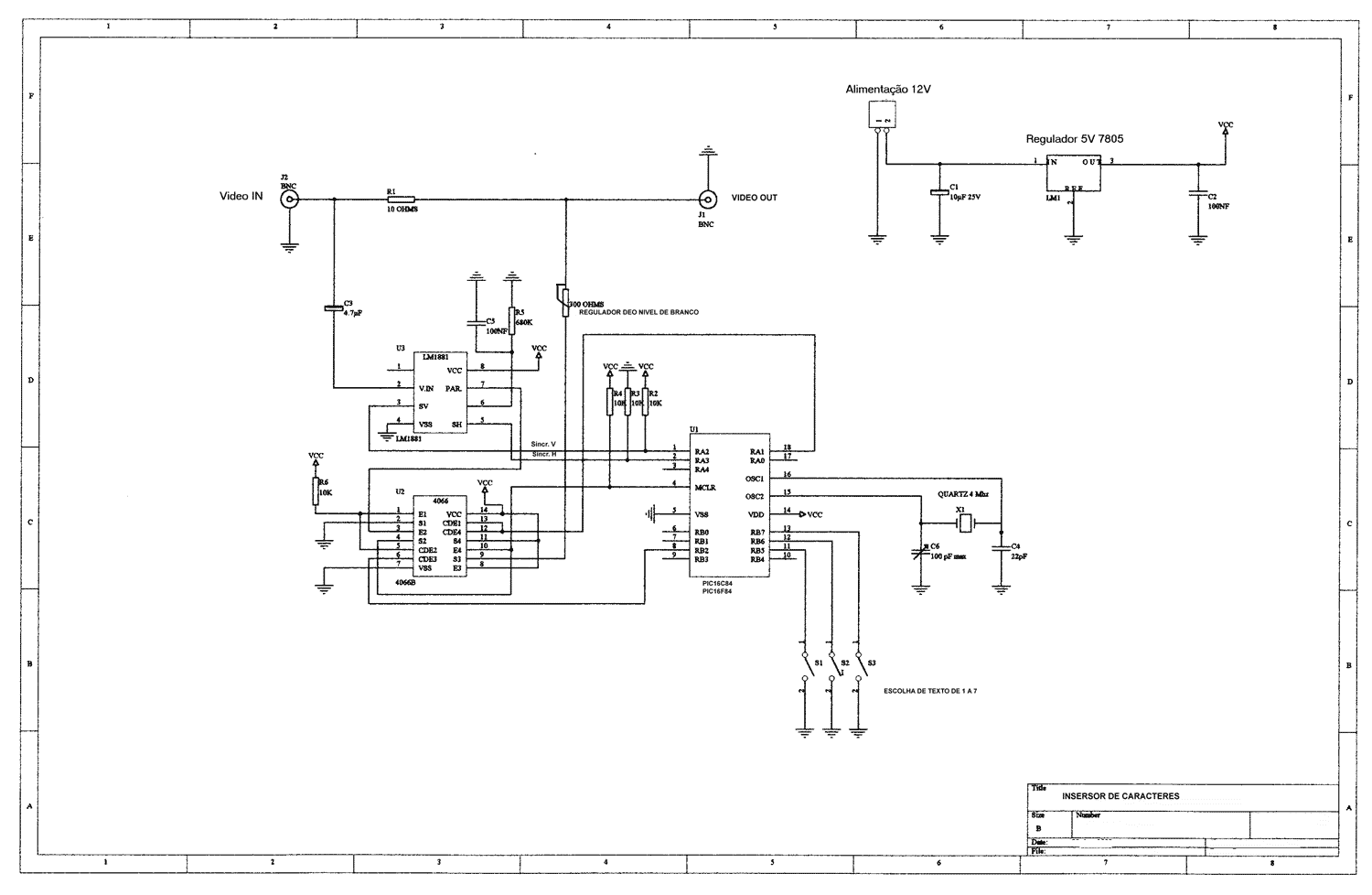

Esquema  Eléctrico

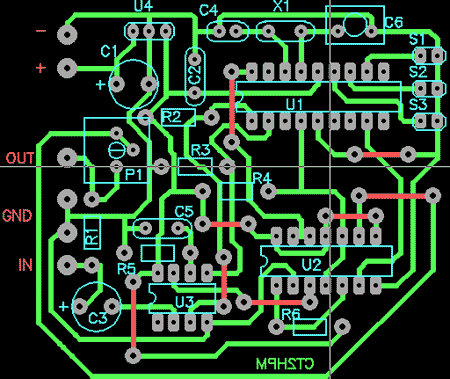

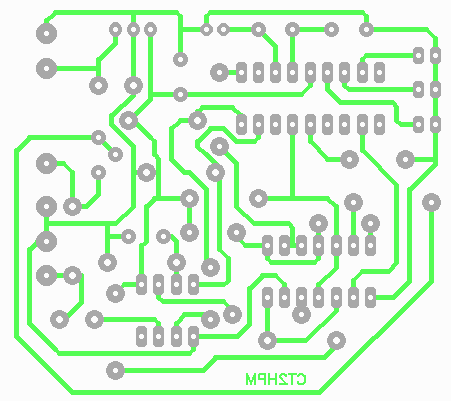

Ref.

Tipo

Valor

C1

Electrolitico
10uF
C2

POLYESTER

100n
  C3

Electrolitico

4.7uF
C4

Ceramico

22pF
 C5

POLYESTER

100n
 C6
Variavel

100pF
 P1

Pot. horizontal

 300
R1

1/4W

10
R2

1/4W
10K
R3

1/4W

10K
R4
1/4W
10K
R5

1/4W

680K
R6

1/4W
10K
S1

JMP2 2 pinos Jumper


S2
JMP2 2 pinos Jumper



S3
JMP2 2 pinos Jumper


U1

DIP18

 PIC 16F84
U2
DIP14

 CMOS 4066
U3

DIP8

 LM1881
U4

Regulador

7805
X1

Cristal

4 MHZ

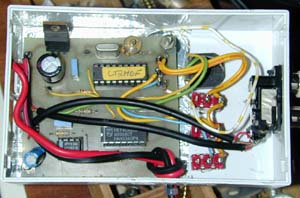

 Download do Projecto - Imagens e Software
