Este será porventura,  o programador de PIC mais simples que pode existir mas que funciona perfeitamente com os PIC'S  16C84  e 16F84.

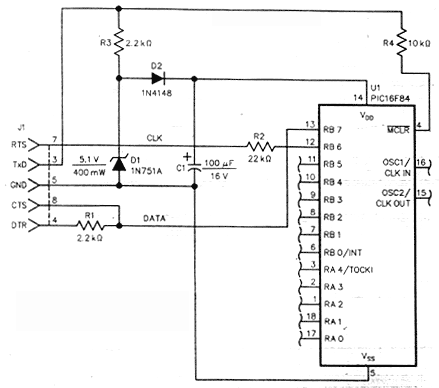

 Circuito eléctrico

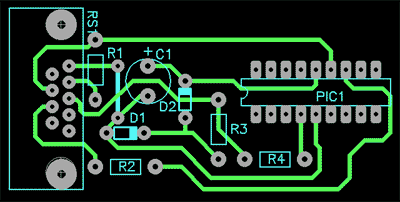

 PCB em tamanho real


Implantação dos componentes

Ref.

Tipo

 Valor

C1

Elect.

100uF

D1

Zener

5V1

D2

D. sinal

1N4148

R1

1/4W

2K2

R2

1/4W

22K

R3

1/4W

2K2

R4

1/4W

10K

RS1

 DB9RM

DOWNLOAD do circuito em PCB (Tango) e o programa PIX

DOWNLOAD do compilador Mpasm

DOWNLOAD do programa IC-Prog
