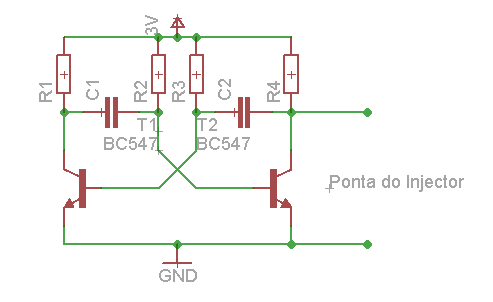

Este circuito muito simples é rico em harmónicas e é ideal para ensaiar de circuitos de amplificação. Para encontrar falhas num amplificador, basta ligar a massa ao chassi do circuito a testar  mover-se através de cada estágio, começando no alto-falante. Um aumento de volume deve ser ouvido em cada estádio anterior.

Material necessário:

R1 - 22K
R2 - 150K
R3 - 220K
R4 - 22K
C1 - 10n
C2 - 10n
T1 - BC547
T2 - BC547
