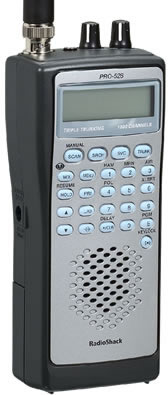

O circuito foi testado com um Radio Shack PRO-528 (o PRO-433 é a versão de base do 528). O circuito deverá funcionar também com outros modelos como o PRO-2051, PRO-92, PRO-93 e muitos outros. Caso alguém monte o circuito e confirme o seu funcionamento com outros modelos agradeço que me informe.

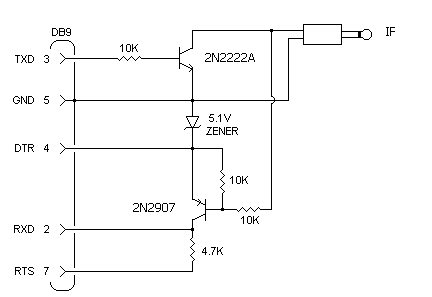

Componentes:

1 - 2N2222A

1 - 2N2907

1 - Zener 5V1

3 - Resistências de 10KΩ

1 - Resistência de 4.7KΩ

1 - Jack 3.5mm mono

1 - Ficha DB9 fêmea

O software para programar o PRO-528/433 é o ARC433. O download da demo pode ser feito aqui. As limitações desta versão são o tempo de utilização do programa (não é critico) e apenas permite a programação dos bancos de memória 1 e 2. A versão completa pode ser adquirida por 29.99 dólares.

LINK PARA O FÓRUM
