A operação de satélites portátil está frequentemente limitada por uma falta de poder eléctrico. Se quiser melhorar o seu sinal (up e downlink) terá de fazer isto com a ajuda de uma antena com ganho. Uma antena direccional será a melhor opção.

Com esta antena poderá se iniciar na recepção e emissão de satélites, e até mesmo usá-la em QSOs locais.

Trata-se de uma antena de fácil construção, leve, fácil de transportar e com um bom ganho, capaz de melhorar a recepção do seu portátil drasticamente.

Todos os elementos consistem em tubo de alumínio de 6mm para salvaguardar o peso e ter uma boa estabilidade. Veja a figura em baixo para detalhes.

Medidas dos elementos da antena
Elementos	Posição [mm]	Comprimento do elemento [mm]	Ponto médio do elemento [mm]
R	0	333	166,5
DE	115	328	164
D1	160	303,5	151,75
D2	320	297	148,5
D3	555	290	145
D4	800	289	144,5
D5	995	290	145

Construção mecânica

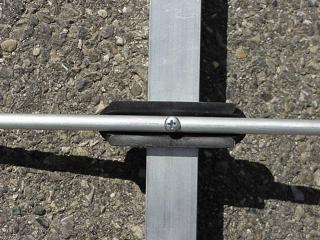

O material são tubos de alumínio de 6mm. Os elementos são fixados no lugar por parafusos 3x 35mm (aço inox se possível) no centro.

O elemento director consiste apenas numa divisão directa do dipolo. Devido às largas características de 50 Ohm é possível uma ligação directa do cabo. Com braçadeiras de plástico e parafusos de de aço inox, o cabo coaxial é ligado às duas partes do dipolo. Como os outros elementos, o dipolo está isolado com os mesmos suportes.

A medida anterior do DE deu-me uma ressonância em 446 MHz por isso o comprimento actual do DE tem de ser prolongado. Isso é a única afinação que é precisa Por isso receber satélites não é nenhum problema e transmitir com radioamadores locais também é possível com o portátil.

É possível que ocorram alguns problemas quando está transmitindo com mais de 5W. Haverá algumas correntes na malha do coaxial que podem influenciar a ressonância da antena de um modo muito negativo. A coisa torna-se extremamente sensível e uma afinação final de DE é (quase) impossível.
Para uma versão portátil convém usar um cabo isolado para evitar efeitos imprevisíveis vindos da presença do seu corpo (quase inevitável).

É uma boa antena para todos os satélites de órbita baixa LEOs (AO-27, UO-14, SO-35, FO-20, FO-29). Através dela já captei muitos QSOs no UO-14.
