As transmissões de SSTV (Slow Scanning Television) no radioamadorismo, tiveram início no ano de 1958 quando um grupo de radioamadores liderados por Copthorne MacDonald (então WA2BCW, agora VY2CM) se interessaram em enviar imagens nas faixas de MF/HF.

Este sistema permite transmissões internacionais e intercontinentais de imagens, pois utiliza as mesmas faixas de fonia e o mesmo espectro de 3KHz utilizado para transmissão de voz.

Para reduzir a banda passante que era de 6 MHz para apenas 3 kHz, foram estabelecidos no SSTV padrões próprios. O tempo de transmissão de cada campo aumentou de um trinta avos por segundo (1/30) para oito segundos (240 vezes). O número de linhas por campo foi reduzido de 525 para 120 (4,375 vezes). A resolução horizontal também foi reduzida na mesma proporção do número de linhas verticais (4,375 vezes). Como resultado, tivemos: 6 000 000 Hz/(240 x 4,375 x 4,375) = 1 306 Hz, que cabe, folgadamente, na gama de voz, que é de 2500 - 300 = 2200 Hz.

A informação de vídeo é enviada em forma de sub-portadora modulada em frequência, com variação entre 1500Hz e 2200Hz, onde 1500Hz corresponde ao nível preto e 2300Hz corresponde ao nível branco. Os sinais de sincronismo horizontal e vertical são enviados como salvas de tons de 1200Hz. Em resumo, o padrão do SSTV é o seguinte:

• Tempo do Campo 8 segundos
• Linhas por Campo 120
• Duração de cada linha 0,067 segundos
• Duração do Sincronismo Horizontal 0,03 segundos
• Duração do Sincronismo Vertical 0,005 segundos
• Nível preto 1500 Hz
• Nível branco 2300 Hz
• Frequência de Sincronismo 1200 Hz

No inicio das actividades de SSTV, para conservar grande parte da imagem luminosa durante a transmissão dos 8 segundos do quadro até o início do novo quadro, utilizavam-se tubos de radar de larga persistência, com fósforo tipo p7. Mais tarde, outros tubos de raios catódicos de longa persistência foram usados.

Hoje em dia, com as facilidades da memória digital, as imagens recebidas por SSTV podem ser expostas na ecrã de qualquer receptor de televisão, sem diferença de intensidade entre as linhas subsequêntes e por tempo ilimitado.

Com a tecnologia digital, a SSTV também entrou na era das cores. A estação transmissora envia, em sequência, os quadros correspondentes às três cores básicas - vermelho, verde e azul - a estação receptora armazena-os em três memórias, transformando-os de digitais para analógicos, e excita, com eles, os correspondentes canhões do tubo de imagem cromática.

A partir destas experiências, houve uma rápida evolução, passando das imagens a preto e branco para as imagens coloridas, surgindo daí o interesse de algumas firmas comerciais que passaram a industrializar equipamentos para radioamadores. Eram equipamentos caros e complexos, o que dificultava a construção caseira por parte dos radioamadores.

Só com o popularização dos computadores pessoais, é que o SSTV tomou um impulso enorme. Vários radioamadores passaram a desenvolver inicialmente, softwares para o sistema operacional DOS e posteriormente para o ambiente Windows e ultimamente estão sendo desenvolvidos para Linux.

As velhas máquinas tornaram-se obsoletas e hoje é possível montar uma estação de SSTV com apenas um microcomputador/kit multimédia, um software e um transceptor.

A palavra SSTV é a abreviatura da denominação inglesa "Slow Scanning Television" que em português significa "Televisão de Varrimento Lento", pois ao contrário das emissoras de televisão comerciais que usam varrimento rápido para compor a imagem, (o que permite que vejamos os movimentos em tempo real). Em SSTV, como é usado o varrimento lento, para que possamos ver a imagem são necessários alguns segundos. Este modo permite a transmissão de imagens totalmente coloridas através de transmissores de rádio. As cores da imagem são transformadas em sinal de áudio. Cada imagem tem 256 linhas, cada uma delas é transmitida 3 vezes (as 3 cores RGB). O tempo para envio de uma imagem é de cerca de 2 minutos.

Equipamentos necessários para montar uma estação de SSTV

Quase todos equipamentos já existem no "shack" do radioamador moderno, senão vejamos:

• Um transceptor de HF (SSB) ou de VHF/UHF (FM);
• Um computador (podendo ter ou não kit de multimédia);
• Um programa para SSTV;
• Uma interface de construção caseira (no caso do computador não possuir placa de som).
• Uma placa de som.

É importante observar que o transceptor de HF deve ter ótima estabilidade de frequência, de preferência deve ser sintetizado.

A maioria dos programas foram desenvolvidos por radioamadores. Existe uma grande quantidade deles, tanto para o DOS quanto para Windows e ultimamente para Linux. Alguns usam uma pequena placa de construção caseira (interface) para fazer a "comunicação" do computador com o transceptor e vice-versa. Outros, mais modernos, usam a própria placa de som do computador, dispensando a confecção do interface.

Os programas principais existentes são então divididos em dois grupos, um grupo que usa placa de som e outro que usa um interface.

Programas com interface:

• - Jvfax
• - Gshpc

• - Ezsstv

• - Mscan

  Esquema do modem de SSTV

Este circuito de fácil construção tem funcionado bastante bem nas nossas estações. Normalmente usamos com este circuito os programas  Gshpc e Ezsstv. Estes dois softwares com bastantes funções e de fácil uso permite usar um PC tipo "chaço" 486 ou até mesmo um 386, sendo assim possível aproveitar um velho PC.

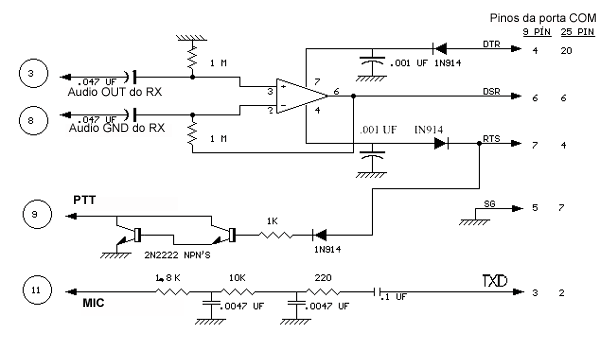

Esquema eléctrico do modem de SSTV.

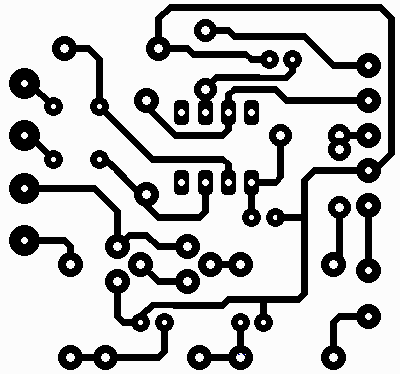

Placa do circuito impresso do modem de SSTV em tamanho real.

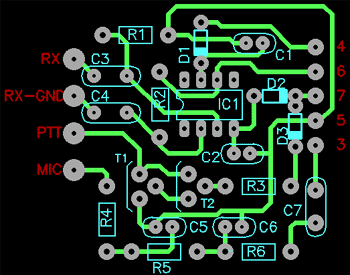

Placa do circuito impresso com implantação dos componentes.

Lista de componentes

Designação

Valor

C1

1nF

C2

1nF

C3

47nF

C4

47nF

C5

4n7

C6

4n7

C7

100nF

D1

1N4148

D2

1N4148

D3

1N4148

IC1

741

R1

1M

R2

1M

R3

1K

R4

1K8

R5

10K

R6

220

T1

2N2222 ou BC547

T2

2N2222 ou BC547

Programas com placa de som:

• - W95sstv

• - Winscans

• - Roy

• - Chroma Pix

Podemos ainda encontrar o Jvcomm 32 que permite escolher entre usar o modem ou a placa de som.

NOTA: Se o seu computador possuir placa de som, fazer SSTV torna-se muito fácil pois dispensa o interface e apenas necessita de um pequeno circuito para fazer PTT. As ligações entre o computador e o transceptor são feitas da seguinte maneira:

• A saída do alto-falante do transceptor é ligada com um cabo de áudio blindado à entrada LINE IN da placa de som.
• A entrada de áudio do microfone é ligada com um cabo de áudio blindado à saída LINE OUT da placa de som.
• O accionamento do PTT é feito através de um circuito simples, composto de um diodo, uma resistência e um transístor que é ligado à porta serie do computador na linha RTS/GND (pinos 7 e 5 na DB-9 ou pinos 4 e 7 na DB-25).

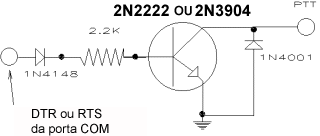

Esquema do circuito de PTT para os programas com placa de som.

As frequências de radioamadorismo onde encontramos o maior número de estações transmitindo em SSTV, é na faixa de 20 metros. As frequências usadas internacionalmente são:

• 3.845 MHZ USB

• 7.171 MHZ USB

• 14.230 MHZ USB

• 14.233 MHZ USB

• 18.160 MHZ USB

• 21.340 MHZ USB

• 24.975 MHZ USB

• 28.680 MHZ USB

• 28.700 MHZ USB

• 433.400 MHZ FM (Repetidor do Entroncamento CQ0SSTV com tom 1750Hz)

Um QSO em SSTV é feito da mesma maneira que um QSO em fonia. A única diferença é que você transmite as imagens entre os seus QSO em fonia. É importante usar o seu microfone entre as transmissões das imagens para evitar dúvidas. Nunca entre "break" em uma frequência transmitindo uma imagem. Recomendamos fazer os primeiros contactos em fonia, para depois acertar o envio de sinais em SSTV.

As estações europeias usam o modo MARTIN1 como padrão. As estações dos EE.UU e japonesas usam preferencialmente o SCOTTIE1 como padrão. Todos os outros modos existentes nos programas de SSTV não são normalmente usados, apenas para rápidas experiências.

No modo SSTV as reportagens de sinais são dadas na forma RSV, onde:

S = (Strenght) de 1 a 9

V = (Video) de 1 a 5

Portanto, quando uma imagem uma boa definição e é recebida com uma intensidade de sinal (strenght) 9, recebe uma reportagem RSV de 595.

O SSTV é muito mais do que a simples transmissão de imagens. Use seu microfone entre as transmissões de SSTV! Faça comentários sobre as imagens transmitidas e recebidas! Pergunte se a outra estação está pronta para receber a próxima imagem! Se desejar responder a uma imagem - CQ, primeiro pergunte, em fonia, à estação que está chamando se está pronta para receber sua imagem! Isto evitará dúvidas e interferências!!!

NUNCA interfira um QSO em SSTV enviando imagens! No intervalo entre em fonia. Imagens não são a maneira correcta de fazer contactos. Tente em fonia primeiro!!!

28.680, 21340 e 14230 são frequências de chamada. Tente fazer QSO em uma frequência livre. As chances de que seu QSO seja interferido por uma imagem - CQ é muito menor!

A faixa de 20 metros está realmente congestionada (não somente com SSTV !). Tente usar as frequências mais altas, 10 metros por exemplo, tem um oceano de espaço sem uso!.

Ë muito importante usar as frequências de SSTV sugeridas com espaçamento de 3 KHz. Eis as frequências de SSTV sugeridas:

• 10 Meters: 28.673-28.677-28.680. Frequências de chamada 28.683 e 28.686. Repetidor de K3ASI 28.690. Repetidor de ON4VRB 28.700.
• 15 Meters: 21.334-21.337-21.340. Frequências de chamada. 21.343 e 21.346. Evite usar SSTV em 21.350 porquê ali funciona um Phone DX Net!
• 20 Meters: 14.233-14.236-14.239. Frequência de chamada 14.230. Evite usar SSTV em 14.227 porquê ali funciona um Phone DX Net!
• 80% de todo tráfego em SSTV é feito nestas frequências. Por favor não transmita imagens em SSTV "entre" estas frequências sugeridas, causará enorme QRM!!! Um afastamento de 3KHz torna-se necessário para não interferir nas estações mais próximas !!

Não se omita (ou se envergonhe) em ajudar estações que não estão operando correctamente. Lembre-se que todos podem cometer enganos!!!

Onde fazer "download" de programas na Internet?

No nosso site encontram-se uma grande variedade de programas para SSTV. Alguns são "freeware", isto é, podem ser usados livremente sem ter que pagar para licenciá-los. Outros são "shareware", isto é, podem ser usados com limitações, devendo ser registrados para uso pessoal. Finalmente os programas comerciais, que são oferecidos na versão DEMO (demonstrativo), com várias limitações no seu uso, ficando restritas apenas às suas características essenciais.

Espero que este pequeno resumo o ajude a começar a praticar esta formidável modalidade de transmissão digital.
